Dalam Tabel Penyambungan Pipa HDPE 63mm – 250mm, operator dapat melihat panduan parameter las yang tepat untuk pipa HDPE ukuran 63mm – 250mm, sehingga sambungan selalu presisi dan aman. Pipa ini memiliki klasifikasi tekanan tinggi, sehingga sangat cocok untuk instalasi air bertekanan besar, jaringan industri, dan sistem perpipaan yang membutuhkan stabilitas maksimal.

Dengan material PE100, pipa ini tidak hanya kuat, tetapi juga memiliki durabilitas jangka panjang, fleksibel, dan mampu bekerja di kondisi lapangan yang ekstrem. Oleh karena itu, penggunaan Tabel Penyambungan Pipa HDPE 63mm–250mm menjadi kunci agar setiap sambungan pipa HDPE PE100 terpasang dengan benar, presisi, dan tahan lama.

Apa Itu Mesin Las SHD 250?

Mesin Las SHD 250 adalah peralatan khusus yang di gunakan untuk menyambung pipa HDPE PE100 dengan metode butt fusion (pengelasan ujung ke ujung). Mesin ini di rancang untuk menghasilkan sambungan pipa yang kuat, tahan bocor, dan presisi tinggi, sehingga cocok di gunakan pada sistem perpipaan dengan tekanan tinggi maupun instalasi industri, drainase, irigasi, dan proyek air bersih.

Fungsi Utama

Menyambung Pipa HDPE
Mesin ini memanaskan kedua ujung pipa hingga suhu tertentu, lalu menekannya bersama sehingga tercipta sambungan monolitik yang sangat kuat.
Menjamin Kualitas Sambungan
SHD 250 di lengkapi dengan pengaturan suhu, tekanan, dan waktu yang presisi untuk memastikan hasil las konsisten dan minim risiko kebocoran.
Mempercepat Proses Instalasi
Dengan mesin ini, proses pengelasan menjadi lebih cepat dan efisien di bandingkan metode manual, sehingga cocok untuk proyek berskala besar.

Mesin Las SHD 250 memiliki berbagai keunggulan yang menjadikannya pilihan ideal untuk penyambungan pipa HDPE PE100. Mesin ini mendukung pipa dengan diameter sedang hingga besar, yaitu 63mm–250mm, sehingga fleksibel untuk berbagai proyek seperti drainase, irigasi, hingga sistem perpipaan industri. Selain itu, SHD 250 memberikan sambungan yang presisi dan tahan lama karena dilengkapi pengaturan suhu, tekanan, dan waktu yang akurat. Berdasarkan Tabel Penyambungan Pipa HDPE 63mm–250mm, operator dapat menyesuaikan parameter dengan tepat agar hasil las selalu konsisten. Tidak hanya itu, mesin ini dapat digunakan di lapangan maupun workshop, serta mampu mengurangi risiko kesalahan manusia berkat kontrol otomatisnya. Dengan kombinasi kecepatan, efisiensi, dan kualitas sambungan yang tinggi, Mesin Las SHD 250 memastikan proyek perpipaan berjalan lebih aman, cepat, dan efektif.

Langkah-langkah dari Tabel Penyambungan Pipa HDPE 63mm–250mm

Tahap Persiapan Awal

Tahap ini memastikan seluruh kondisi di lapangan aman, bersih, dan siap mendukung proses penyambungan.

Area Kerja

Area penyambungan harus:

Bersih dari debu, lumpur, air, dan benda yang dapat mengganggu proses.
Di lindungi menggunakan tenda agar sambungan tidak terkena panas matahari langsung atau hujan.

Peralatan Kerja

Pastikan seluruh perlengkapan tersedia, yaitu:

Kain majun dan alkohol untuk pembersihan.
Alat ukur, marker, dan perlengkapan manual lainnya.
APD lengkap: helm, sepatu boot, sarung tangan, dan pelindung lain.

Pemeriksaan Mesin

Sebelum mesin SHD 250 di gunakan, lakukan pengecekan berikut:

Kabel dalam kondisi baik dan tidak rusak.
Heater plate dapat mencapai suhu standar penyambungan.
Facer memiliki pisau yang tajam dan tidak longgar.
Oli hidrolik berada pada batas minimal–maksimal yang aman.

Kesiapan Listrik

Pastikan Anda menggunakan sumber daya listrik sesuai kapasitas mesin (lihat nameplate). Selain itu, pastikan kabel tersusun dengan aman dan tidak mengganggu pergerakan operator selama proses penyambungan pipa. Dengan demikian, risiko kecelakaan dan gangguan operasional dapat di minimalkan, sehingga pekerjaan tetap efisien dan aman.

Tahap Persiapan Material

Pada tahap ini, fokus utama adalah memastikan pipa dan fitting siap untuk melalui proses butt fusion.

Penjepitan Pipa

Masukkan pipa/fitting ke dalam clamp mesin.
Kunci pipa agar tidak bergeser saat proses berlangsung.

Penentuan Drag Pressure (P₀)

Jalankan carriage tanpa pemanas terlebih dahulu dan tentukan tekanan yang diperlukan untuk menggerakkan pipa. Nilai tekanan ini dikenal sebagai drag pressure, dan selanjutnya wajib ditambahkan pada setiap perhitungan tekanan operasi. Dengan demikian, sambungan pipa dapat dilakukan dengan lebih presisi dan aman. Selain itu, metode ini memastikan fusion yang kuat sehingga pipa HDPE memiliki daya tahan tinggi dalam jangka panjang. Sebagai hasilnya, proyek perpipaan berjalan lebih efisien, risiko kebocoran berkurang, dan kualitas sistem perpipaan tetap optimal meskipun digunakan di kondisi lapangan yang ekstrem.

Perataan dan Penyelarasan

Pastikan ujung pipa tegak lurus terhadap sumbu sebelum facing.
Setelah facing, rapatkan kembali pipa dan pastikan sejajar pada satu garis lurus.
Toleransi ketidakselarasan maksimal adalah 0,1 × tebal pipa.

Menghapus Sisa Serutan

Bersihkan permukaan pipa dari sisa serutan setelah facing.
Sisa serpihan dapat mengganggu proses pemanasan dan kualitas fusion.

Pembersihan Akhir

Bersihkan bagian yang akan di sambung menggunakan kain majun dan alkohol.
Pastikan tidak ada debu, pasir, air, ataupun kontaminasi lainnya.

Panduan Penyambungan Pipa HDPE 63mm-250mm

Pemanasan Awal (Bead-Up Stage)

Heater plate di tempatkan di antara pipa.
Tekanan awal di berikan sebesar P1 + P₀.
Biarkan hingga terbentuk bead awal yang sesuai standar.

Pemanasan Lanjut (Soaking Stage)

Tekanan di turunkan menjadi P2, kemudian di pertahankan selama waktu pemanasan yang ditentukan.
Pada tahap ini, permukaan pipa menyerap panas secara merata.

Penggabungan (Fusion Stage)

Heater plate di lepas cepat dan hati-hati.
Pipa segera di gabungkan dengan tekanan P3 + P₀.
Bead sambungan harus terbentuk simetris dan rata.

Pendinginan (Cooling Stage)

Pipa harus tetap terjepit tanpa di geser atau di beri beban.
Proses pendinginan menentukan kekuatan sambungan akhir.

Pemeriksaan Akhir

Sambungan yang baik ditandai:

Bead luar dan dalam simetris.
Tidak terdapat celah, retakan, atau misalignment.
Penyimpangan posisi tidak lebih dari 0,1 × tebal dinding pipa.

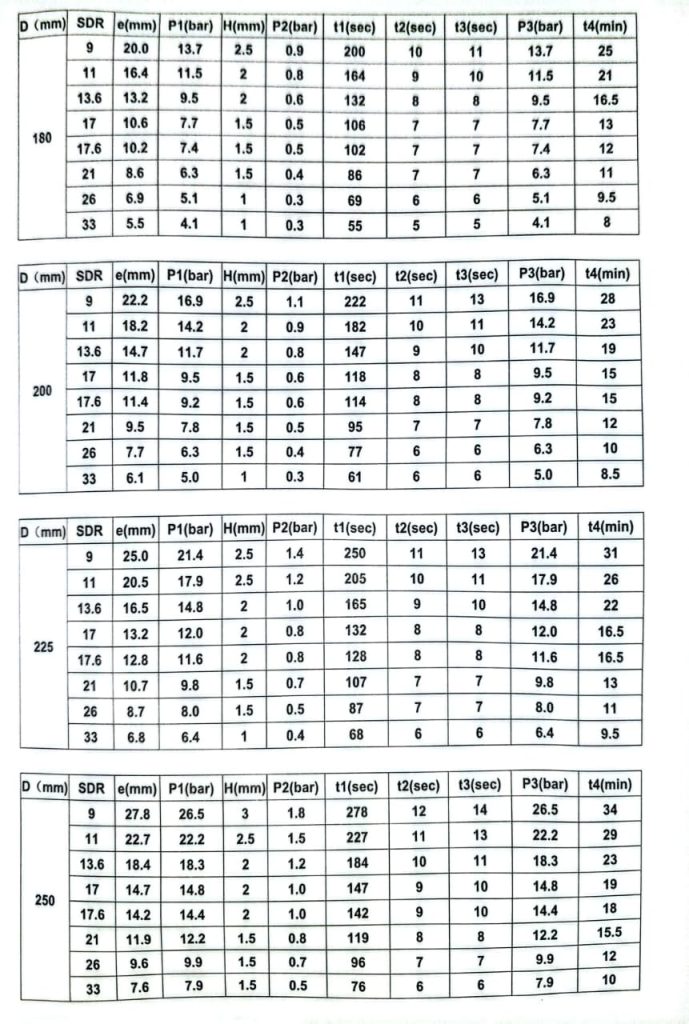

Tabel Penyambungan Pipa HDPE Diameter 63mm-250mm

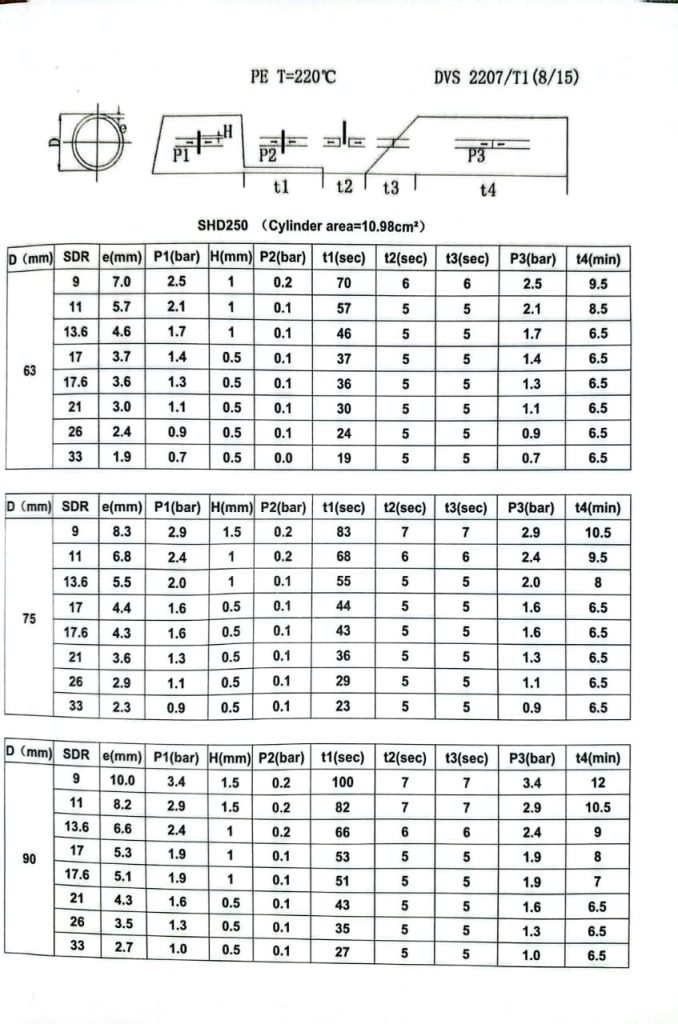

1 Tabel Penyambungan Mesin Las SHD 250 untuk pipa HDPE PE100

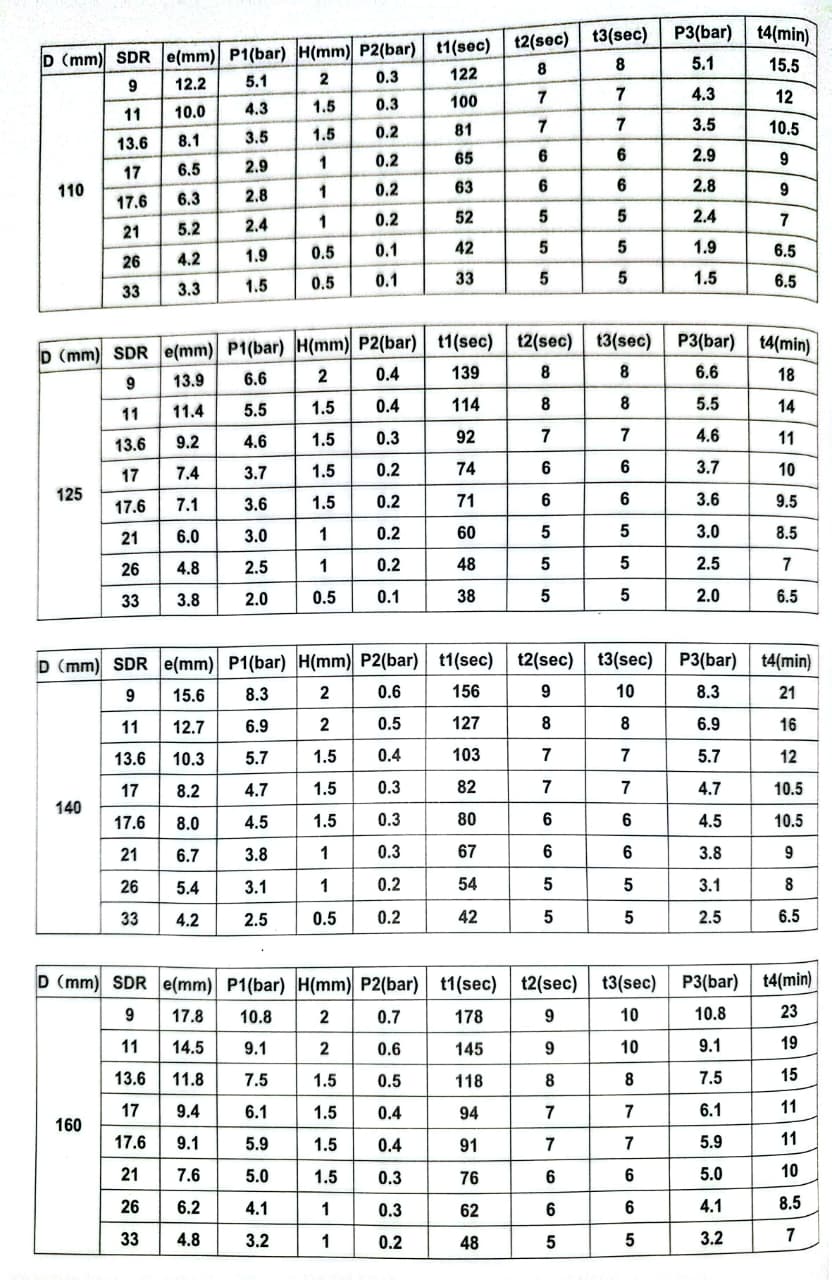

2 Tabel Penyambungan Mesin Las SHD 250 untuk pipa HDPE PE100

Metode penyambungan pipa HDPE PE100 menggunakan Mesin SHD 250 memberikan hasil fusion yang kuat dan tahan lama, asalkan setiap tahapan dilakukan dengan benar. Pertama, persiapkan area kerja agar aman dan bersih. Selanjutnya, lakukan pemeriksaan material untuk memastikan kualitas pipa dan fitting sesuai standar. Selain itu, tentukan drag pressure yang tepat sebelum memulai proses pemanasan. Kemudian, jalankan prosedur pemanasan, penggabungan, dan pendinginan secara disiplin agar sambungan pipa memiliki kekuatan optimal dan umur pakai yang panjang. Untuk memastikan setiap langkah sesuai standar teknis, gunakan Tabel Penyambungan Pipa HDPE 63mm–250mm sebagai acuan utama dalam menentukan waktu pemanasan, tekanan fusion, dan durasi pendinginan.
Jenis pipa HDPE ini banyak di gunakan di proyek yang membutuhkan tekanan besar dan keandalan tinggi, seperti:

Jalur transmisi air utama
Sistem perpipaan industri
Pipa air bertekanan tinggi
Instalasi hidrantes dan pemadam kebakaran
Sistem irigasi bertekanan
Pengaliran air tambang atau limbah industri
SHD 250 menjadi pilihan ideal untuk proyek yang mengutamakan keamanan dan kekuatan jangka panjang.
